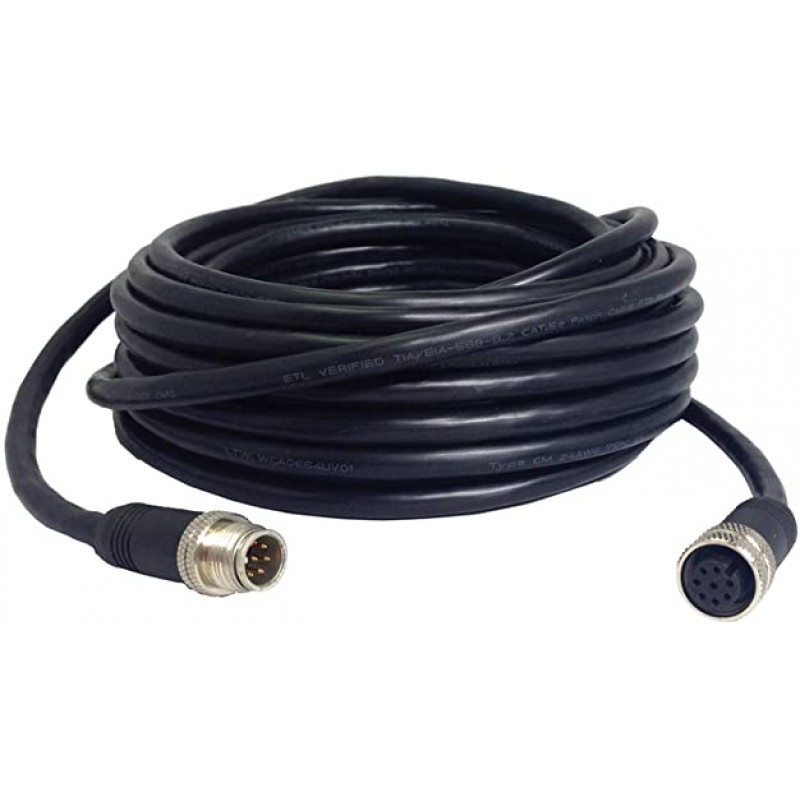

Acest cablu adaptor Ethernet Humminbird AS ECX 30E este necesar dacă doriți să conectați rețelele (Ethernet) pe o serie Seria HELIX, Seria HELIX 10, Seria HELIX 12 CHIRP, Serie 7x8 HD, Serie HD 8x9ci, Serie HD 9x9ci, Seria HD 11x9ci Produs Humminbird. Acest cablu are o lungime de aproximativ 9m.

Dacă conectați două dintre aceste produse, veți avea nevoie de două cabluri AS EC QDE plus unul dintre cablurile Ethernet

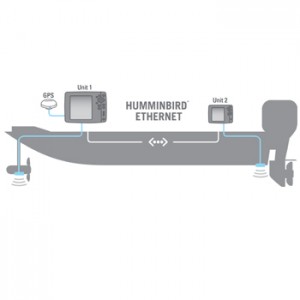

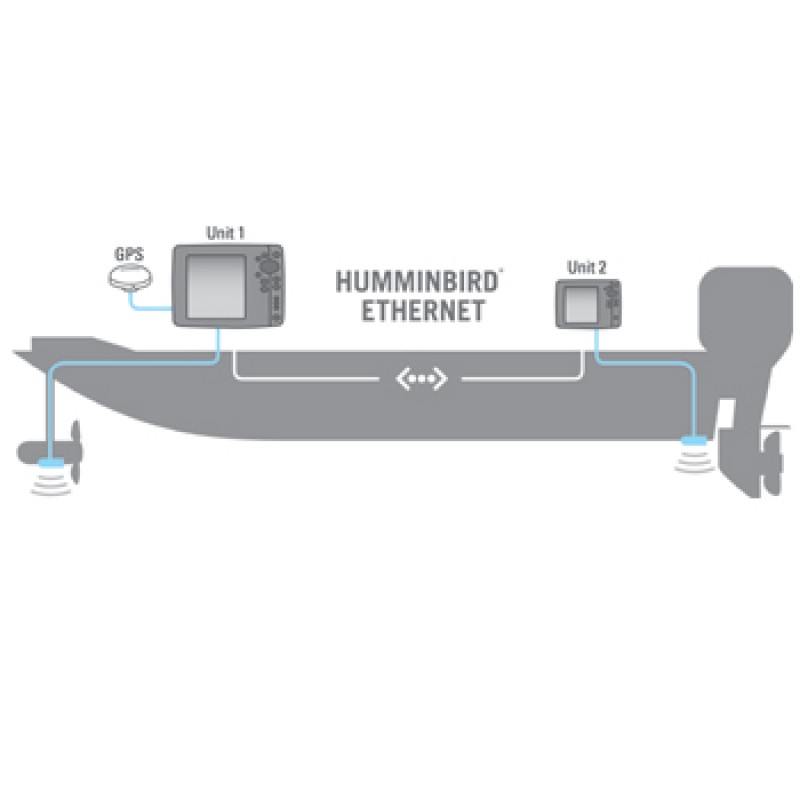

Ethernet este o soluție simplă de conectare . Nu sunt necesare cutii suplimentare sau surse de alimentare. Ethernet permite utilizatorilor să partajeze puncte, rute, trasee și informații despre poziția GPS. NU ARE SHARE HARTI. De asemenea, va permite utilizatorilor să partajeze informații din Sonar.

Receptorii GPS și traductoarele sunt conectate la unități la fel cum au fost, indiferent dacă utilizați Ethernet sau nu. Ethernet este pur și simplu un cablu separat care comunică informațiile între două unități.

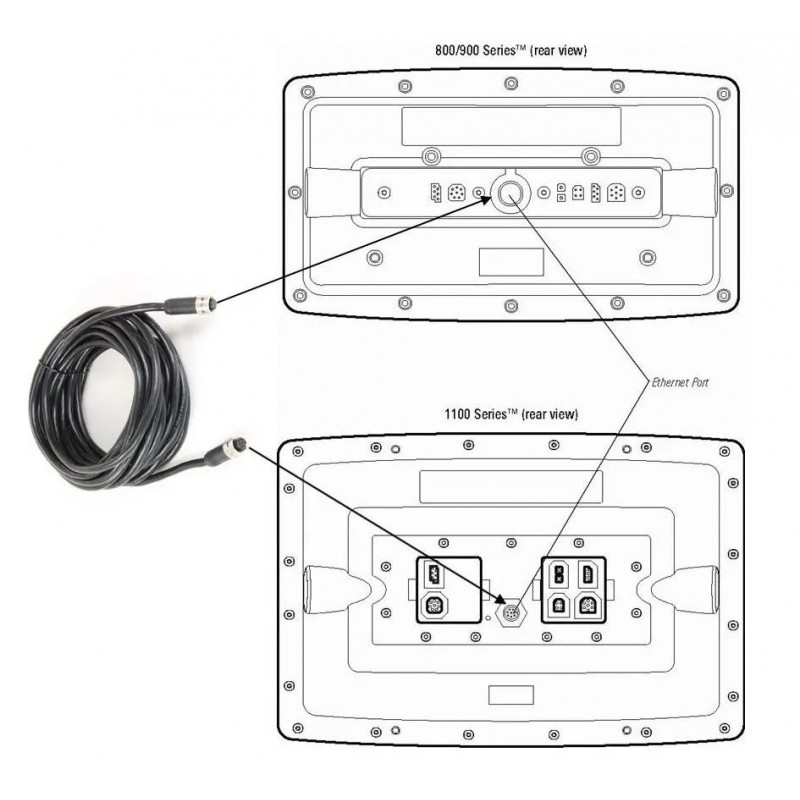

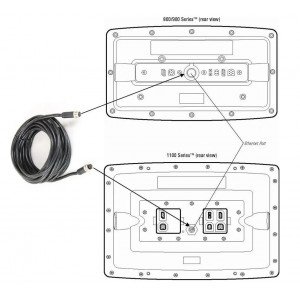

Următoarele unități din seria 800.900 și 1100 sunt compatibile cu Ethernet: 858c, 898c SI, 958c, 998c SI, 1197c SI, 1198c SI.

De asemenea, asigurați-vă că ambele unități au software-ul corect pentru funcționalitatea Ethernet.

O unitate poate primi numai informații prin Ethernet pe care le poate utiliza fără Ethernet. Prin aceasta mă refer la faptul că pentru o unitate să primească informații Sonar Side Imaging prin Ethernet trebuie să fie o unitate care are aceasta functie de Side Imaging.

Unitățile sonare 2D vor primi doar sonar 2D prin Ethernet
Exemple: 778c HD, 788ci HD, 858c, 958c, 1158c

Unitățile cu Side Imaging pot primi 2D, Down Imaging de la sonare cu Side Imaging  prin Ethernet
Exemple: 798ci SI, 898c SI, 998c SI, 1197c SI, 1198c SI

Unitățile DownImaging pot primi doar 2D Sonar și DownImaging Sonar
Exemplu: 788ci HD DI

DownImaging-ul care provine de la o unitate de imagini laterale nu se va transfera prin Ethernet către o unitate DI. De exemplu, dacă conectez o unitate HD 1198 și 788ci HD DI, singura informație pe care o pot împărtăși este sonorul de 200 kHz Downlooking. Nu se vor partaja informații de la Down Imaging.

Dacă conectez un 1198 la un 798, aceștia vor împărtăși 200kHz downlooking, 83kHz downlooking, DownImaging din Side Imaging și Side Imaging Sonar.

----

1- Ethernet și Interlink NU vor funcționa în același timp. Ori de câte ori un cablu Ethernet este conectat la o unitate, funcționalitatea Interlink este dezactivată automat.

# 2- Ethernet nu va transfera alte informații accesorii precum Weathersense sau XM NavWeather

# 3- Cu Interlink foloseam cabluri Y pentru a vă permite să conectați atât Interlink, cât și GPS. Cu Ethernet, GPS-ul poate fi conectat direct în partea din spate a unității fără un cablu Y, dacă nu este necesar să conectați un alt accesoriu precum Weathersense sau XM Nav Weather.
